원자로 터빈의 출력과 원자로출력의 관계 (MTC 효과)

출처: https://m.blog.naver.com/tjchung/221053509524

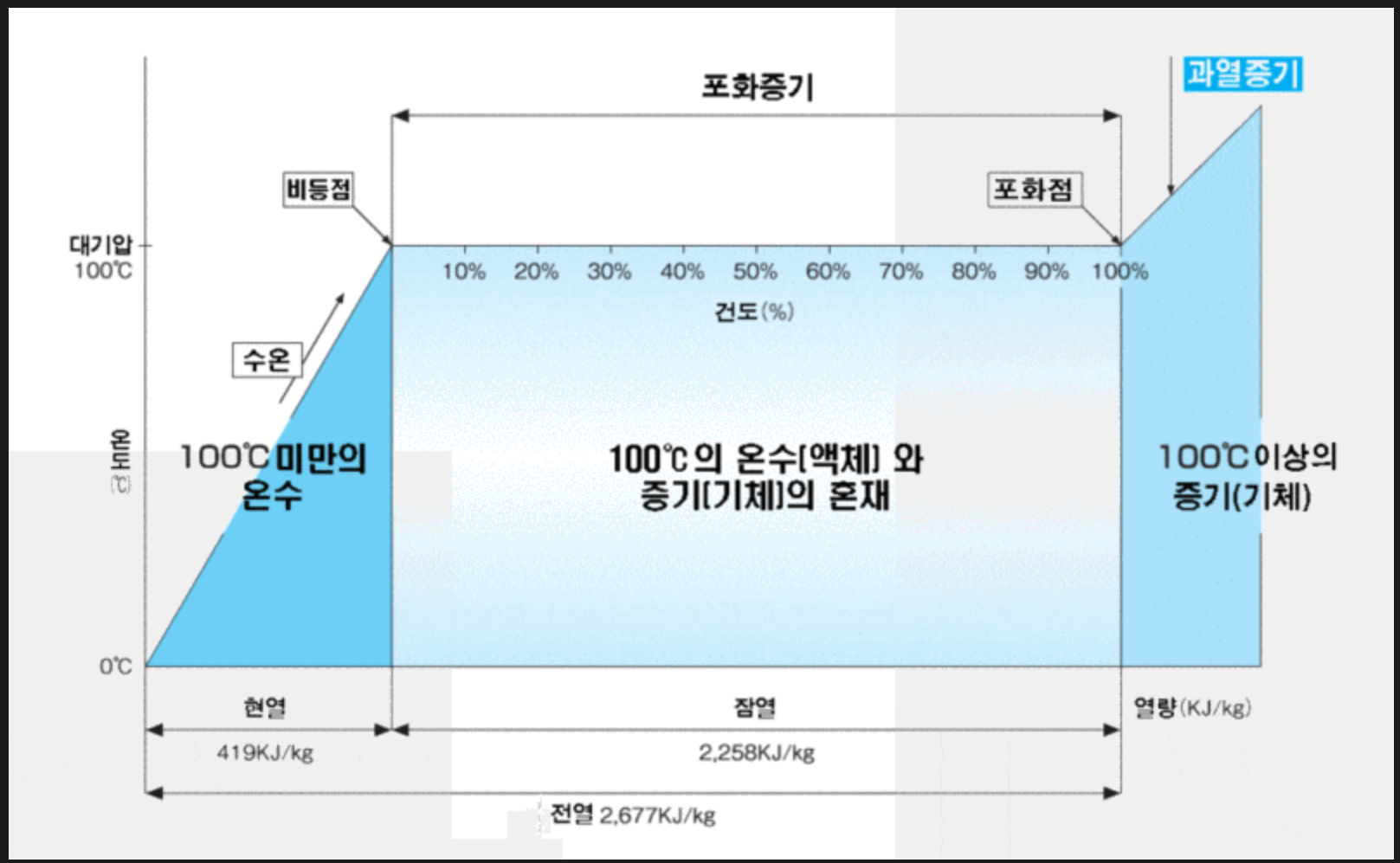

포화증기 와 과열증기

WH 2.1 Reactor Physics Review 문서에 보면 MTC와 관련하여 아래와 같은 문구가 나온다.

Operating with a negative MTC is desired due to the negative feedback mechanism discussed above and to its favorable operational characteristics during power changes. When the operator increases the load on the turbine, governor valves supplying steam to the high-pressure turbine open. This action increases the steam demand, causing steam pressure, the saturation temperature in the steam generators, and the moderator temperature to decrease. Reducing the temperature of the moderator adds positive reactivity to the core, causing the reactor power to increase.

If the secondary load is reduced by the operator, the governor valves on the turbine close, reducing the steam demand of the turbine. The reduced steam demand causes the following to increase: steam pressure, saturation temperature, and the moderator temperature. Increasing the temperature of the moderator adds negative
reactivity, which reduces reactor power. Therefore, the two above examples display how reactor power follows secondary steam demand due to the negative reactivity feedback caused by the MTC.

Turbine의 load가 증가하면 --> Governor valve open --> 스팀의 압력이 낮아지고 --> 포화온도(포화점)이 낮아지기 때문에 --> 스팀의 온도도 낮아지고 --> 1차측 물의 온도도 낮아진다. --> MTC 때문에 양의 반응도가 들어간다. --> 1차측 출력이 증가한다.

Turbine의 load가 감소하면 --> Governor value close --> 스팀의 압력이 높아지고 --> 포화온도(포화점)이 높아지기 때문에 --> 스팀의 온도도 높아지고 --> 1차측 물의 온도도 높아진다. --> MTC 때문에 음의 반응도가 들어간다. --> 1차측 출력이 감소한다.

* Governor value는 turbine으로 들어가는 steam의 유량을 조절하여 turbine의 speed와 발전기 (generator)의 출력을 조절하는 value이다.

*터빈에서 사용되는 증기는 끓는 점보다 이상인 과열 증기이다. 과열 증기는 압력이 높아지면 끓는 점이 상승하기 때문에 온도가 높아지고, 압력이 낮아지면 끓는 점이 낮아져서 온도가 낮아진다.
